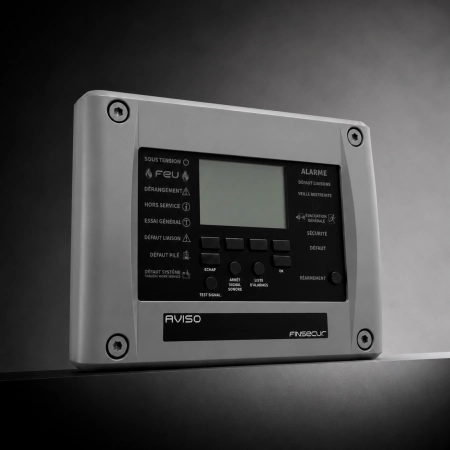

AVISO-VIEW
AVISO-VIEW est un tableau de report d’exploitation conçu pour la gamme AUSTRALE. Il permet d’afficher à distance les alarmes et les principales signalisations de synthèse de la centrale AUSTRALE ECS/CMSI.
Équipé d’un écran LCD et de commandes d’exploitation, il permet notamment de visualiser les informations de feu, de dérangement et de synthèse UGA/CMSI, ainsi que d’accéder à la liste des alarmes feu.
La communication avec AUSTRALE est assurée par une liaison RS485 permettant de raccorder jusqu’à 16 AVISO-VIEW par sortie RS485.
Caractéristiques générales
Fonctionnement :
- Report des alarmes et signalisations de synthèse de l’AUSTRALE
- Signalisation feu
- Dérangement général
- Hors service
- Essai général
- Défaut liaison
- Défaut pile
- Alarme UGA
- Veille restreinte
- Évacuation générale
- États sécurité / défaut CMSI
Exploitation :
- Afficheur LCD
- Accès au menu contextuel
- Navigation dans les menus
- Test des signalisations
- Arrêt du signal sonore
- Accès à la liste des alarmes feu
Communication :
- Liaison RS485
- Jusqu’à 16 AVISO-VIEW par sortie RS485
- Longueur maximale de liaison : 1 000 m
- Raccordement sur connecteur sans vis débrochable
Alimentation :
- Plage d’alimentation : 12 à 60 V
- Alimentation possible par EAE 24/48 V
- Pile 3 V intégrée permettant la signalisation d’un dérangement en cas de perte totale d’alimentation
Caractéristiques physiques
- Dimensions : H 226,6 × L 303,6 × P 51,6 mm
- Poids : 955 g sans pile / 971 g avec pile
- Matière : ABS
- Couleur : gris RAL 9007
- Température de service : -10 °C à +55 °C
- Humidité relative : ≤ 95 %
Compatibilités du produit
- AUSTRALE ECS/CMSI 4 fonctions
- AUSTRALE ECS/CMSI 8 fonctions
- EAE / EAES gamme CORAIL
Documentations
Codes articles
AVISO VIEW : REP0011-FIN02
