Caraïbes®/Lotus Plus

DÉTECTEUR AUTONOME DÉCLENCHEUR

PRÉSENTATION

Le DAD Caraïbes est utilisé pour commander des organes asservis dans le cadre d’un système détecteur autonome déclencheur DAD (SDAD). Il inclut une aide au dépannage intégrée des fonctions de diagnostic permettant d’identifier l’origine des anomalies. Il ne nécessite pas de réglage à la mise en service.
Caraïbes se présente en classe 1 DAD secouru ou classe 2 DAD non secouru. Le DAD fonctionne en sécurité positive car il asservit des DAS alimentés en permanence.

Pour la sécurité des centrales d’air, Finsecur propose le Lotus+1W2C.

CARACTÉRISTIQUES GÉNÉRALES

Alimentations :
  • 230 V +10 % -15 % 50 Hz 0,5 Ah
Sources secondaires :
  • Constituée de deux batteries 12 V – 1,2 Ah sans entretien (Classe I)
  • 1 ligne de 2 détecteurs
  • 2 boitiers de commande manuelle pour compartimentage ou pour désenfumage
  • 3 organes asservis : Puissance maximum 4,5 W classe I et II
  • Tension de commande maxi : 24 V +/- 10%
  • 1 contact d’alarme NO/NF libre de potentiel (48 V – 1 A)
  • Autonomie nominale de 4 heures (Classe I)

CARACTÉRISTIQUES PHYSIQUES

Caraïbes
  • Coffret plastique ABS, IP30 (NF EN 60529)
  • Dimensions : H 253 mm x P 95 mm x L 162 mm
  • Poids classe I : 2 kg ; classe II : 850 g
Lotus Plus
  • Coffret plastique ABS, IP 30 (NF EN 60529)
  • Dimensions classe I : H 205 mm x P 68 mm x L 194 mm ; classe II : H 150 mm x P 68 mm x L 137 mm
  • Poids classe I : 2,4 kg ; classe II : 760 g

COMPATIBILITÉ

  • 2 détecteurs de fumée certifiés Cap 100/200, Cap 112/212
  • Boitier de commande manuelle pour désenfumage certifié NF : Nemo BCM désenfumage
  • Boitier de commande manuelle pour compartimentage certifié NF : Nemo BCM compartimentage

LES PLUS

  • AIDE AU DÉPANNAGE INTÉGRÉE
  • AUCUN RÉGLAGE À LA MISE EN SERVICE
  • NE NÉCESSITE PAS DE DIODE ANTI-RETOUR POUR VENTOUSES
  • ESSAI DE LA SOURCE SECONDAIRE SANS DÉMONTAGE DE L’APPAREIL (CLASSE I)
  • INSENSIBLE AUX MICRO-COUPURES SECTEUR
  • CONÇU POUR ASSERVIR DES DISPOSITIFS DE FAIBLE CONSOMMATION
  • ADAPTÉ À L’ASSERVISSEMENT AUTONOME DES CENTRALES DE TRAITEMENT D’AIR
  • RÉARMEMENT AUTOMATIQUE (ÉVITE LE BLOCAGE DES CTA EN CAS DE COUPURE SECTEUR)
  • TECHNOLOGIE BREVETÉE

CODES ARTICLES

DADT1607 / LOTUS PLUS CLASSE I
DADT2609 / LOTUS PLUS CLASSE II
DADC1601 / CARAÏBES classe 1 / DAD « intelligent »  secouru avec 2 batteries 12V 1,2Ah
DADC2602 / CARAÏBES CLASSE 2 / DAD « intelligent » non secouru
DADT2610 / LOTUS PLUS 1W2C
ACCTA603 / FI-BRD / Boîtier de réarmement à distance pour DAD
BBGCO214 / NEMO BCM / Boîtier de commande manuelle pour désenfumage
BBGCO215 / NEMO BCM / Boîtier de commande manuelle pour compartimentage

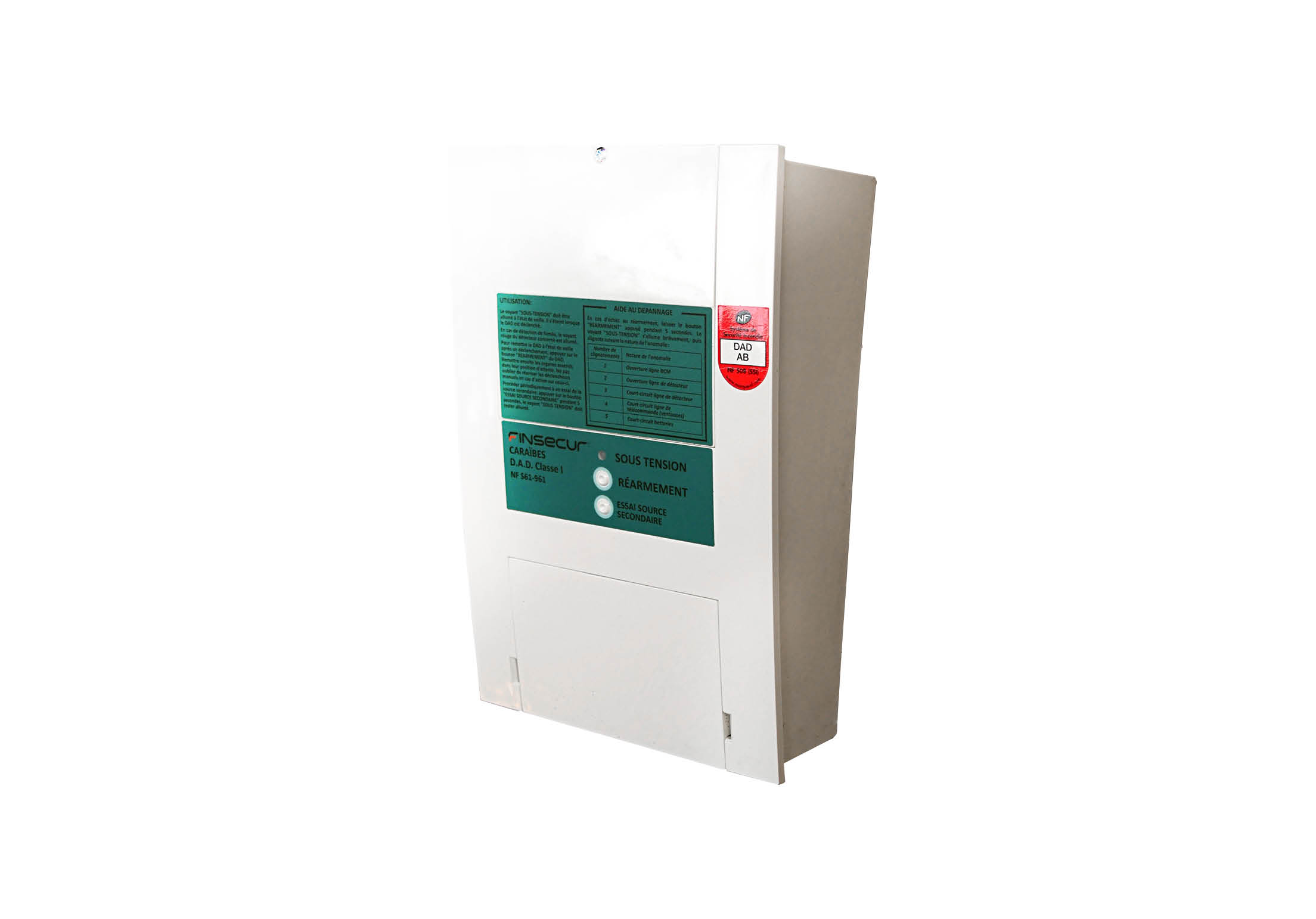

Caraïbes

Lotus Plus Classe 1 et 2

Lotus Plus 1W 2C
