Corail 24-2 CM/CP/RL

EQUIPEMENT D’ALIMENTATION ÉLECTRIQUE / ÉQUIPEMENT D’ALIMENTATION EN SÉCURITÉ ÉNERGIE

PRÉSENTATION

L’alimentation électrique de sécurité Corail 24-2, s’intègre dans les systèmes de détection incendie et de mise en sécurité incendie.

Corail 24-2 se distingue par :
– Sa fiabilité de la tension de sortie grâce à ses protections contre la foudre et courts-circuits, fusible de batterie à réarmement automatique et un filtrage renforcé qui garantie une stabilité de la tension de sortie
– L’utilisation de fusibles électroniques gérant la protection des autres sorties utilisation. Cela permet de faciliter la maintenance en ayant qu’un seul fusible à changer
– Ses voyants à LEDs (secteur, utilisation, batterie) et ses communications distantes par contacts secs
– Sa facilité d’installation
– Son respect de l’environnement (faible consommation d’énergie)

L’alimentation Corail 24-2 est disponible en coffret métallique (CM), en coffret plastique (CP) et en version rail (RL).

CARACTÉRISTIQUES GÉNÉRALES

Alimentation principale :
  • Entrée secteur : 230 Vac (+10% / -15%)
  • Fréquence : 50/60 Hz
  • Courant d’appel max. : 90 A
  • Classe 1
  • Consommation secteur : 690 mA @ 195 V
Alimentation secondaire :
  • Batterie étanche au plomb (CM) : 2x 12 VDC 7Ah à 12Ah
  • Batterie étanche au plomb (CP) : 2x 12 VDC 7Ah à 7,2Ah
  • Batterie étanche au plomb (RL) : 2x 12 VDC 7Ah à 12Ah
Protection :
  • Disjoncteur amont (courbe C ou D) : 0,7A à 195 Vac
  • Fusible primaire : 1,6A @ 250 VAC (5x20mm) temporisé
  • Fusibles secondaire (sortie utilisateur) : Électronique
  • Protection batterie : Réarmable automatiquement

CARACTÉRISTIQUES PHYSIQUES

  • Classe d’utilisation : A
  • Température de fonctionnement : -5°C à +40°C
  • Matière / Couleur / Poids :
    ABS / Gris / 1,9 kg (CP)
    Métal / Gris* / 4,72 kg (CM)
    ABS / noir / 0,530 kg (RL)
  • Indice de protection : IP30/IK07
  • Dimensions :
    CP – 506 x 300 x 117 mm
    CM – 369 x 307.15 x 147.8 mm
    RL – 122 x 195 x 80 mm

LES PLUS

INSTALLATEUR
  • INSTALLATION SIMPLE
  • PROTECTION ÉLECTRONIQUE DES SORTIES UTILISATEURS
  • PLUSIEURS POSSIBILITÉS D’INSTALLATION (RACK / COFFRET)
  • VOYANTS DE DIAGNOSTIC
EXPLOITANT
  • BASSE CONSOMMATION
  • MAINTENANCE SIMPLIFIÉE
  • RESPECTE L’ENVIRONNEMENT
  • FIABLE

CODES ARTICLES

ALI001-FIN01-B / NPI CORAIL 24-2 RL 7,2AH
ALI001-FIN02-B / NPI CORAIL 24-2 RL 12AH
ALI001-FIN03-A / NPI CORAIL 24-2 RL 7,2AH
ALI001-FIN04-A / NPI CORAIL 24-2 RL 12AH
ALI002-FIN01-A / NPI CORAIL 24-2 CP
ALI002-FIN01-B / NPI CORAIL 24-2 CP
ALI003-FIN01-B / NPI CORAIL 24-2 CM 12V 7,2AH
ALI003-FIN02-B / NPI CORAIL 24-2 CM 12V 12AH
ALI003-FIN03-A / NPI CORAIL 24-2 CM 7,2AH
ALI003-FIN04-A / NPI CORAIL 24-2 CM 7,2AH

CERTIFICATIONS

  • EN54-4 : 1997/ A2 : 2006 ÉQUIPEMENT D’ALIMENTATION ÉLECTRIQUE (EAE)
  • EN12101-10 : 01-2006 ÉQUIPEMENT D’ALIMENTATION EN ÉNERGIE DE SÉCURITÉ
  • N° DOP
    0333-CPR-075577
    0333-CPR-075578
    0333-CPR-075576
  • N° DE CERTIFICATS
    CORAIL 24-2 CP : 0333-CPR-075577
    CORAIL 24-2 RL : 0333-CPR-075578
    CORAIL 24-2 CM : 0333-CPR-075576

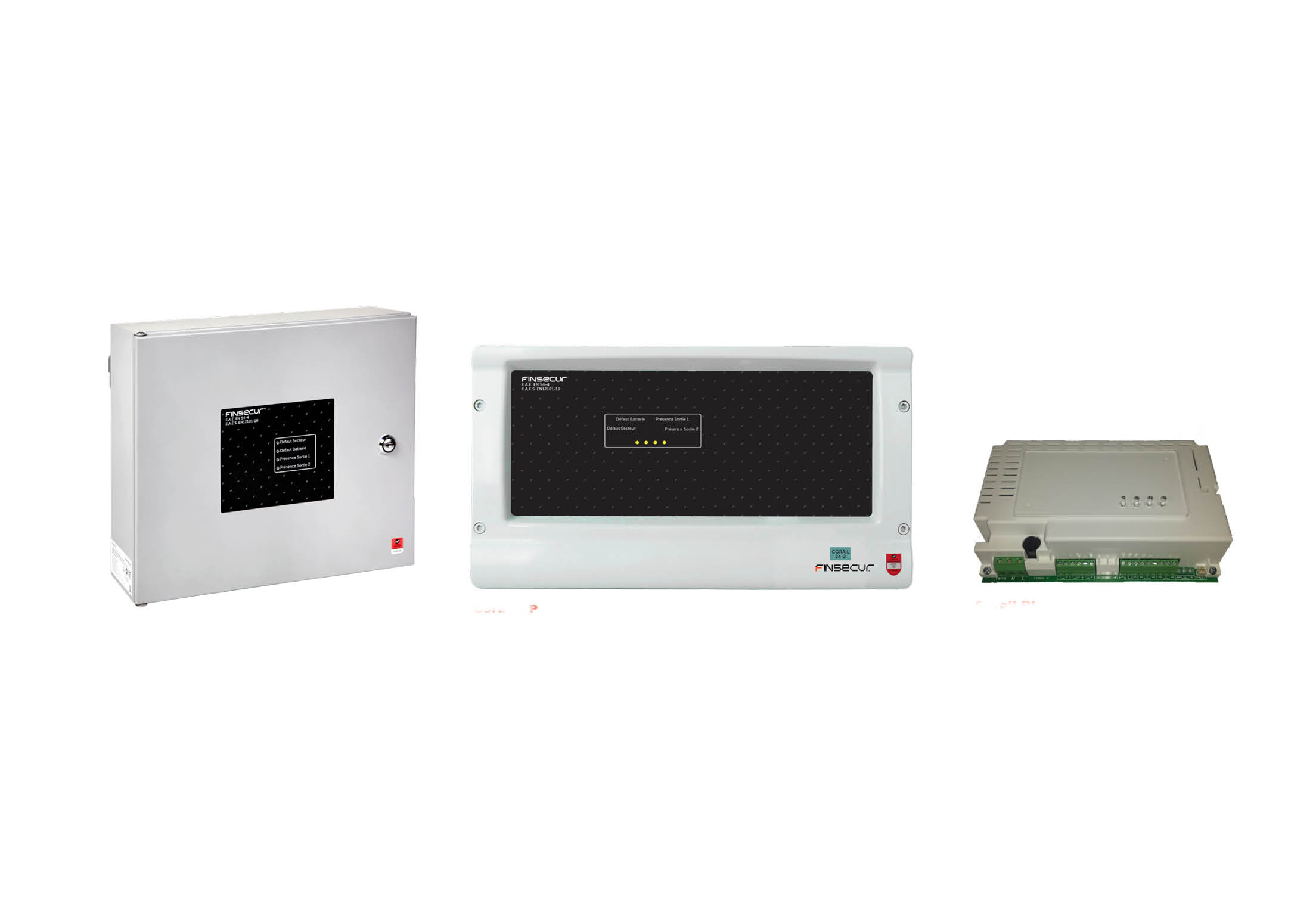

Corail 24-2 CM

Corail 24-2 CP

Corail 24-2 RL
