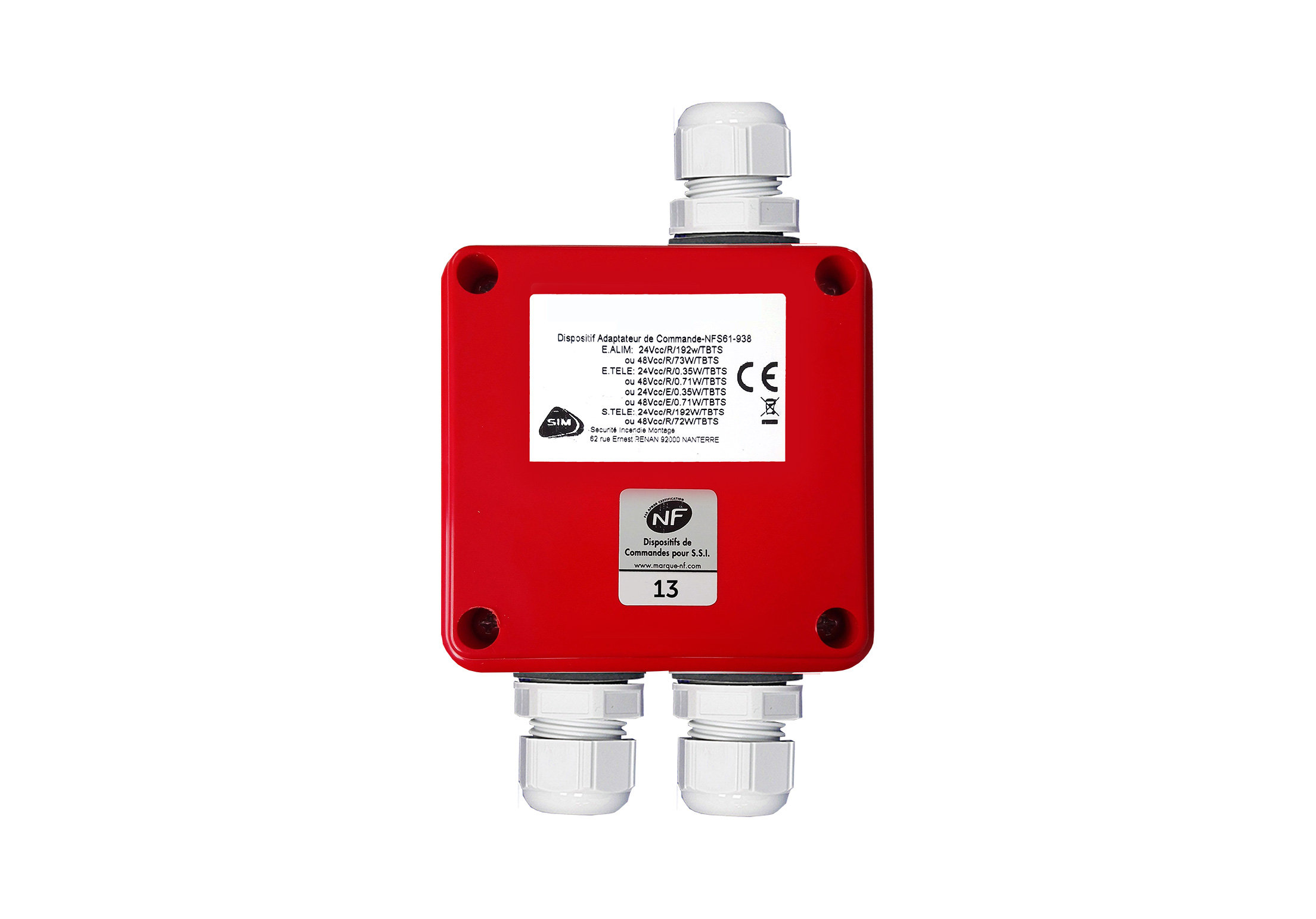

DAC électrique
DISPOSITIF ADAPTEUR DE COMMANDE
PRÉSENTATION
Le DAC est un Dispositif Adaptateur de Commande conçu pour recevoir un ordre de commande de sécurité en provenance d’un CMSI (SSI A ou B), d’un DCS, DCMR ou DCM (SSI C, D ou E).
Le DAC transmet l’ordre au DAS par rupture de courant uniquement.
CARACTÉRISTIQUES GÉNÉRALES
Entrées :
- Entrée alimentation : 24 V ou 48 V TBTS
- Entrée télécommande : 24 V ou 48 V TBTS à émission (surveillance de ligne par inversion de polarité) ou à rupture de courant
Sorties :
- Sortie télécommande : 24 V ou 48 V TBTS à rupture de courant
- Sortie contact sec
Puissance :
- Puissance max. Pa (24 V) : 192,35 W
- Puissance max. Pa (48 V) : 73 W
- Consommation : 15 mA
- Pouvoir de coupure : 8 A
CARACTÉRISTIQUES PHYSIQUES
- Dimensions : H (hors tout) 90 mm (H avec presse-étoupes : 150mm) x L 90 mm x P 50mm
- Matière, couleur : ABS, rouge
- Indice de protection: IP 42, IK 07
- Température de service : -10°C à +55°C
COMPATIBILITÉ
- Océan-A CMSI
- Pacific®
- Baltic® 512 type B
- Kara® 8 UP type B
- Caraïbes
- Lotus Plus
LES PLUS
INSTALLATEUR
- FACILITÉ D’INSTALLATION
EXPLOITANT
- COMPACT
- POUVOIR DE COUPURE ÉLEVÉ (8 A)
CODES ARTICLES
- ACC0001-001
CERTIFICATIONS
- Conforme à la norme NF 61-938
- Câblage selon la norme NF S 61-932 ET NF C 15-100
- Implantation et entretien : NF S61-933
