IR² Exd et IS

DÉTECTEUR DE FLAMME ET DÉTECTEUR DE FLAMME ANTI DÉFLAGRANT

PRÉSENTATION

Les IR² Exd et IS sont des détecteurs de flamme de classe 1, conformes à la norme détecteurs de flamme, détecteurs ponctuels EN54-10. Ils disposent d’un temps de réponse réglable et d’une immunité aux interférences optiques. La prise en compte de la pulsation de flamme infra-rouge permet au détecteur de fonctionner à travers une couche d’huile, de poussière, de vapeur d’eau ou de glace.

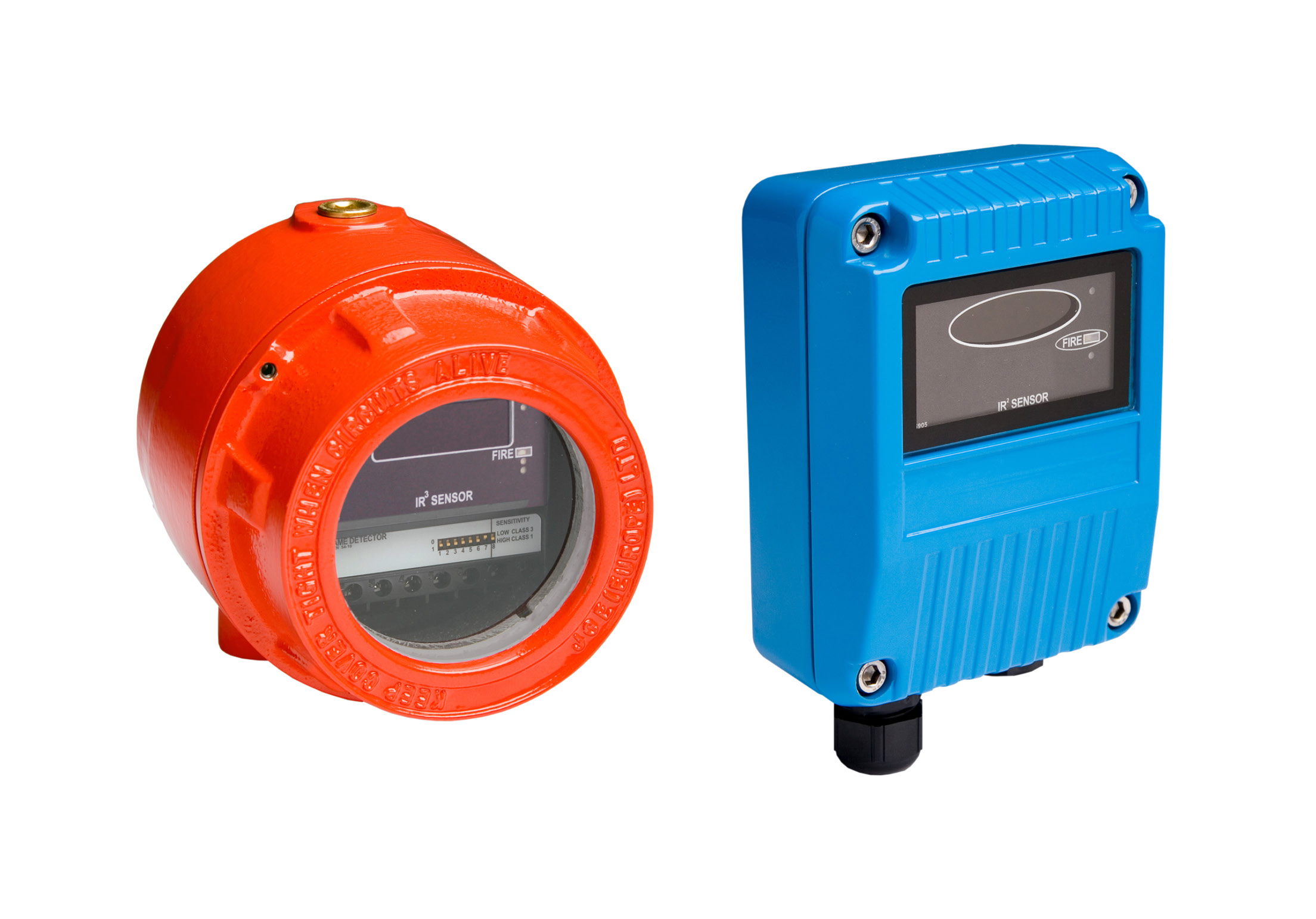

IR² Exd
Ce détecteur de flamme est antidéflagrant. Il est certifié ATEX & IECEx classe 1 et dispose d’une distance de détection de 25 m.

IR²-IS
Ce détecteur de flamme dispose d’un grand angle de détection (90° à 25 m). Les produits doivent être installés avec des presses étoupes adaptées.

CARACTÉRISTIQUES GÉNÉRALES

Détection :
  • Sensible aux pulsations basses fréquences
  • Sensible à rayonnement de 1.0 à 2.7 μm
  • Double détecteur photoélectrique
  • Portée 0,1 m² à 25 m
  • Angle de détection : 90° jusqu’à 25 m pour l’IR²
  • Sensibilité Classe 1 suivant EN54-10
Connectivité :
  • Conventionnel : ligne et EAE externe (14 à 30 VDC)
  • Adressable : FI-AT 212, 412 et EAE externe (14 à 30 VDC)
  • Un contact Feu et un contact Défaut
Alimentation :
  • Tension d’alimentation : 14 – 30 Vdc
Consommation :
  • Basse consommation : de 3 mA à 28 mA selon réglage

CARACTÉRISTIQUES PHYSIQUES

IR² Exd
  • Dimensions : L 146 mm x H 150 mm x P 137 mm
  • Poids : 2,5kg
  • Matière, couleur : alluminium sans cuivre, alliage LM25, rouge
  • Indice de protection : IP 65
  • Température de service : -10°C à +55°C
IR²-IS
  • Dimensions : L 108 mm x H 142 mm x P 82 mm
  • Poids : 2 kg
  • Matière, couleur : alliage de Zinc moulé sous pression (ZA12), bleu
  • Indice de protection : IP 65
  • Température de service : -20° à +65°C

COMPATIBILITÉ

  • Océan-A ECS, reprise d’informations par OI FI-AT 212, 412
  • Baltic 512, 512/1024, 512 ECS, reprise d’informations par OI FI-AT 212, 412
  • Kara® 8UP

LES PLUS

  • IMMUNITÉ AUX INTERFÉRENCES ENVIRONNEMENTALES
  • DÉTECTEURS DISPOSANT DE DEUX CAPTEURS PHOTOÉLECTRIQUES
  • RÉGLAGE PAR DIP SWITCH
  • BASSE CONSOMMATION
  • AUTO-TEST OPTIQUE
  • BASSE CONSOMMATION
  • TEMPS DE RÉPONSE RÉGLABLE

CODES ARTICLES

  • IR² Exd : DET0015-001
  • IR²-Is : DET0014-001
  • Support : ACC023-001

CERTIFICATIONS

  • Conforme aux normes NF EN54-10, EN6100-6, EN61000-6-1, EN6100-6-2, EN61000-6-3
    1. IR² Exd : 0832-CPR-0824
    2. IR²-Is : 0832-CPR-0821
  • Certifié ATX & IECEX pour l’Exd
  • N° de Certificat ATEX et IECEX pour l’Exd
    1. IECEX BAS 08.0073
    2. BASEEFA08ATEX0270
