FI-AT 212 et 412

DISPOSITIFS D’ENTRÉES/SORTIES ALARME TECHNIQUE

2021-05-27-FI-AT_212_412

PRÉSENTATION

Les dispositifs 2 entrées FI-AT 212 et 4 entrées FI-AT 412 sont deux interfaces conçues pour transmettre l’état de 1 ou 2 contacts (212), ou 1 à 4 contacts (412), d’alarme technique libre de potentiel vers un équipement de contrôle et de signalisation de type adressable FINSECUR.

Chaque entrée est configurable individuellement selon le mode de fonctionnement souhaité via l’émulateur de BUS FINSECUR.
→ Surveillance 4 niveaux : ouverture/ veille/ alarme/ court-circuit. Nécessite une résistance de fin de ligne (RFL) ;
→ surveillance 3 niveaux : ouverture/ veille/ alarme. Nécessite une RFL ;
→ alarme NO : alarme sur fermeture du contact ;
→ alarme NF : alarme sur ouverture du contact ;
→ défaut NO : défaut sur fermeture du contact ;
→ défaut NF : défaut sur ouverture du contact.
Par défaut les 2 entrées sont en surveillance 4 niveaux.



CARACTÉRISTIQUES GÉNÉRALES

Seuils de détection :
  • Court-circuit : de 0 à 220 Ω
  • Alarme : de 220 Ω à 1 580 Ω
  • Veille : de 1580 Ω à 30,5 kΩ
  • Ouverture de ligne : > 30,5 kΩ
  • Pour les modes NO et NF seuil unique à 1580 Ω
  • RFL : 10 kΩ 1/4W 5%
  • Résistance d’alarme : 1 kΩ 1/4W 5%
Alimentation :
  • Tension d’alimentation par le bus de communication : 8,5 à 12,5 VDC
Consommation :
  • Consommation en veille : 115 μA @ 12 VDC
  • Consommation en alarme / dérangement : 750 μA @ 12 VDC à 12 mA

CARACTÉRISTIQUES PHYSIQUES

  • Dimensions : L 199 mm x H 149 mm x P 79 mm
  • Poids : 350 g
  • Matière, couleur : ABS, rouge
  • Indice de protection : IP 55, IK 07
  • Température de service : -10°C à +55°C

COMPATIBILITÉ

  • Océan-A ECS
  • Baltic® 512, 512 type A, 512 type B

LES PLUS

  • CHAQUE DISPOSITIF POSSÈDE UN ICC
  • TOUTES LES ENTRÉES EN SURVEILLANCE
  • 4 NIVEAUX PAR DÉFAUT
  • SIMPLICITÉ D’UTILISATION
  • FAIBLE CONSOMMATION D’ÉNERGIE
  • CONFORME AUX NORMES EN54-17 ET EN54-18

CODES ARTICLES

  • FI-AT212 : ACCTA030
  • FI-AT412 : ACCTA031

CERTIFICATIONS

  • Conforme aux normes EN54-17: 2005 Isolateur de court-circuit, et EN54-18:2005 Dispositifs d’entrées/sorties
  • FI-AT 212- Certification DoP : 0333-CPR-075341
  • FI-AT 412- Certification DoP : 0333-CPR-075297

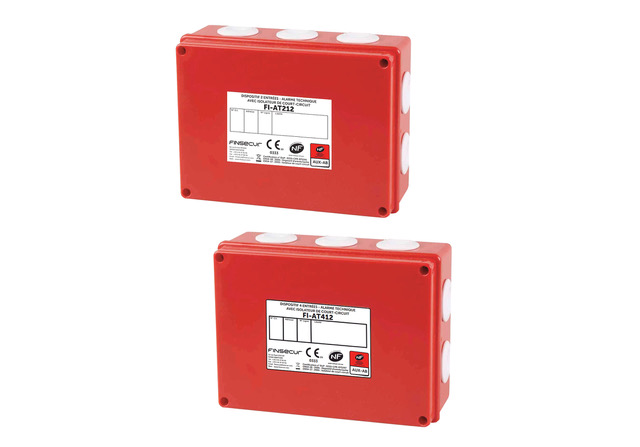

FI-AT 212

FI-AT 412
